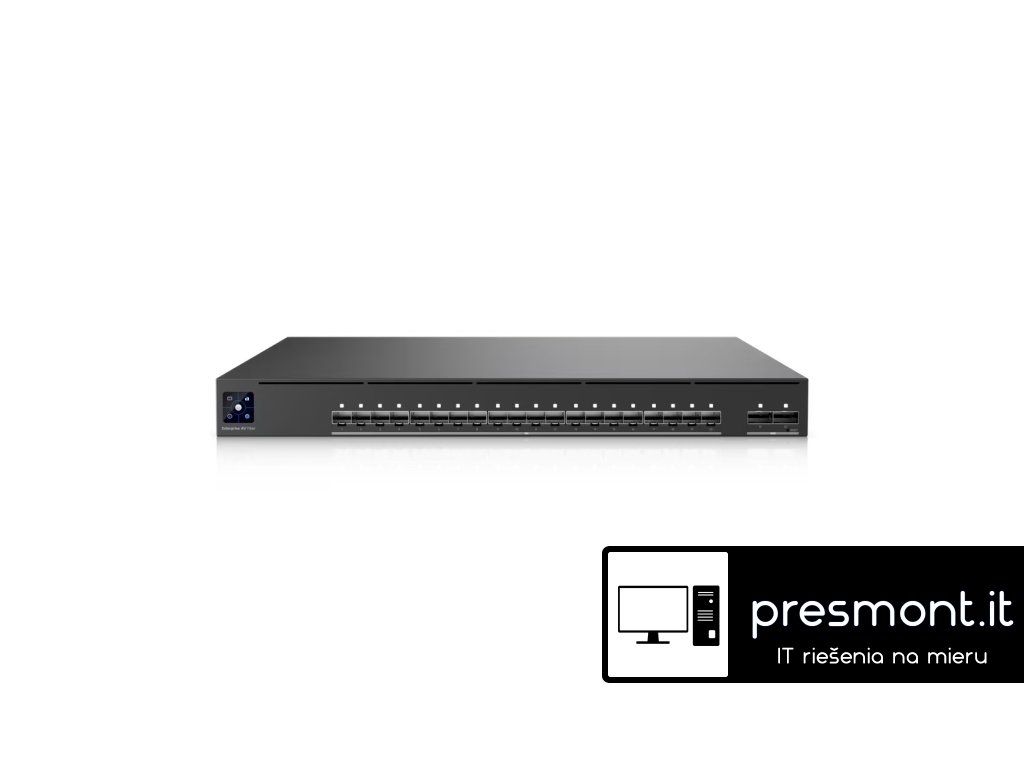

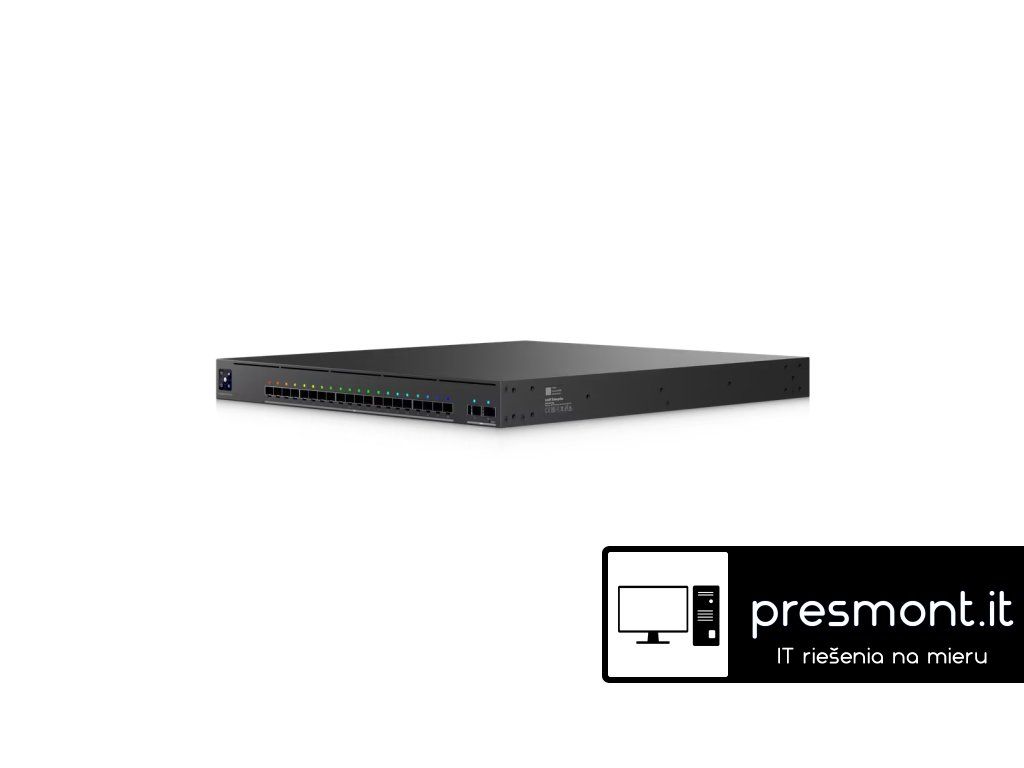

Ubiquiti EAV-Fiber - UniFi Enterprise Audio/Video Fiber switch

Podrobný popis

Ubiquiti EAV-Bridge, UniFi Enterprise Audio/Video Fiber, AVoIP switch špičkový UniFi optický L3 switch pro profesionální A/V instalace
Produkt spadá do ''Unifi Enterprise Partner Program'' - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře.

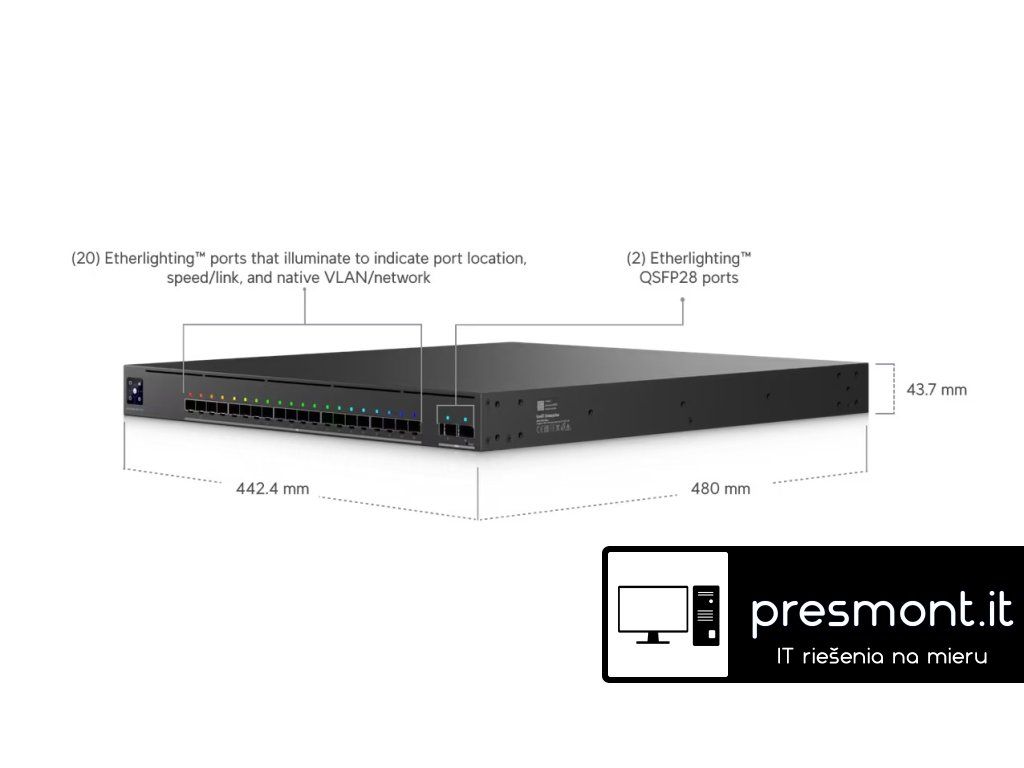

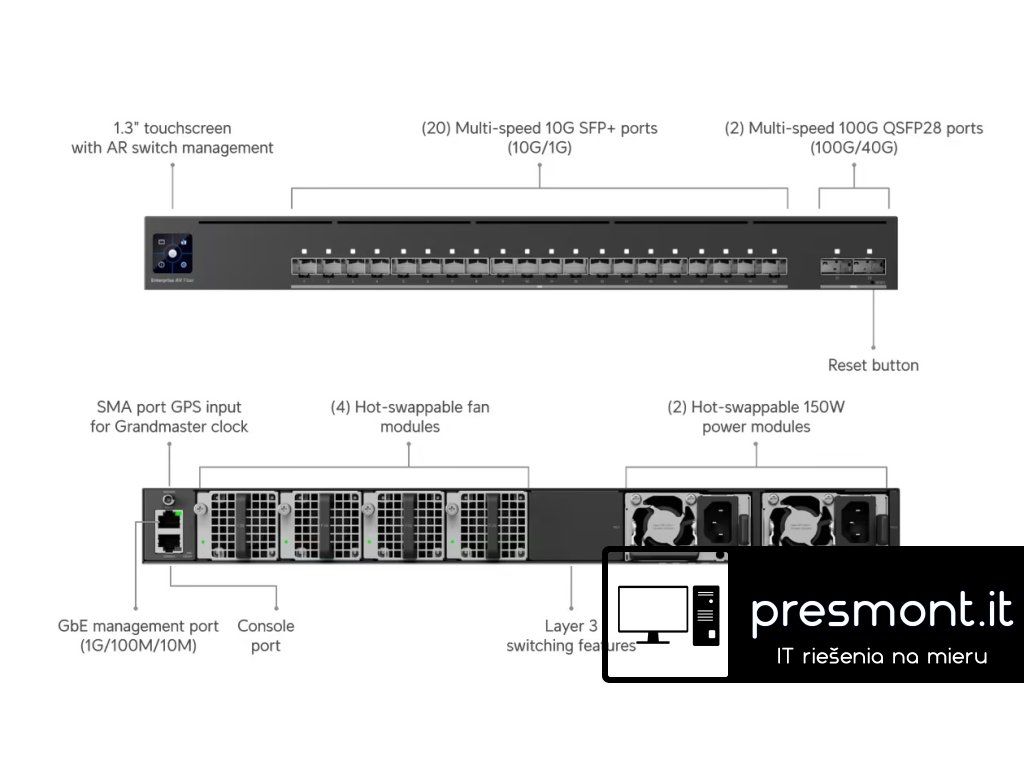

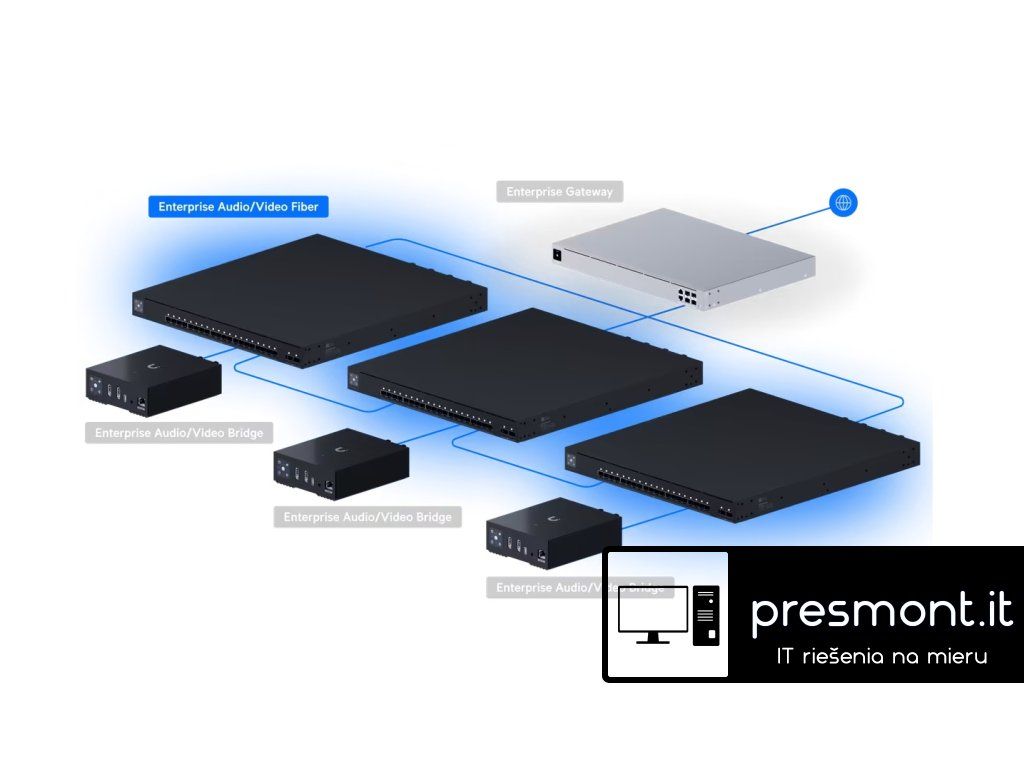

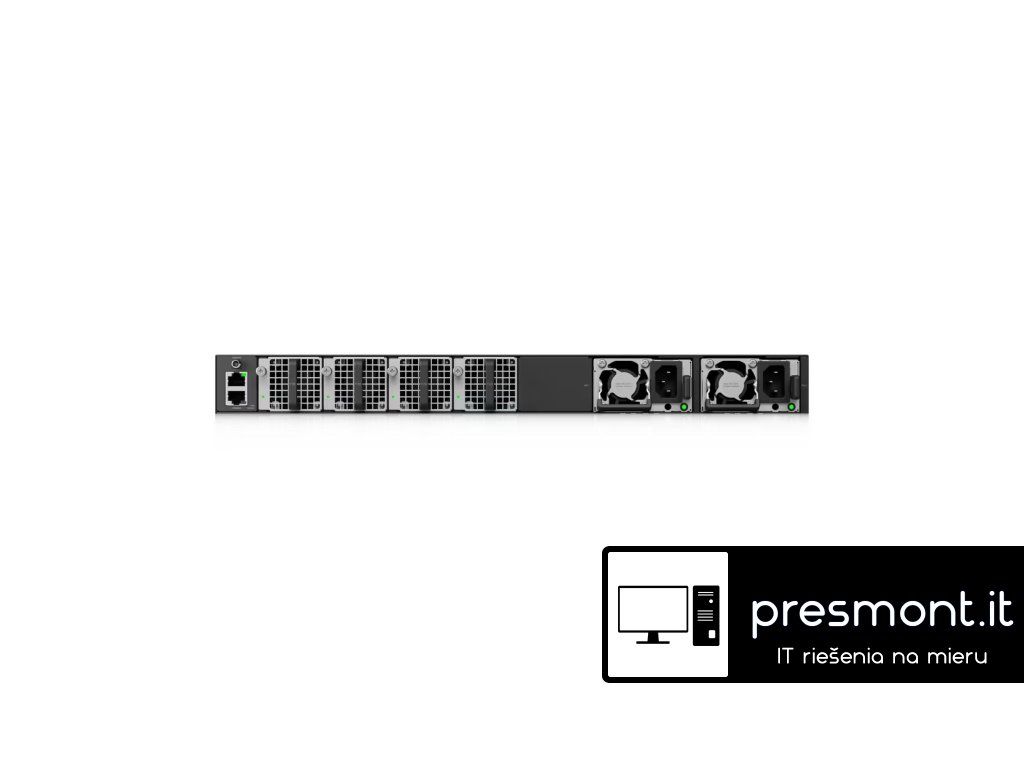

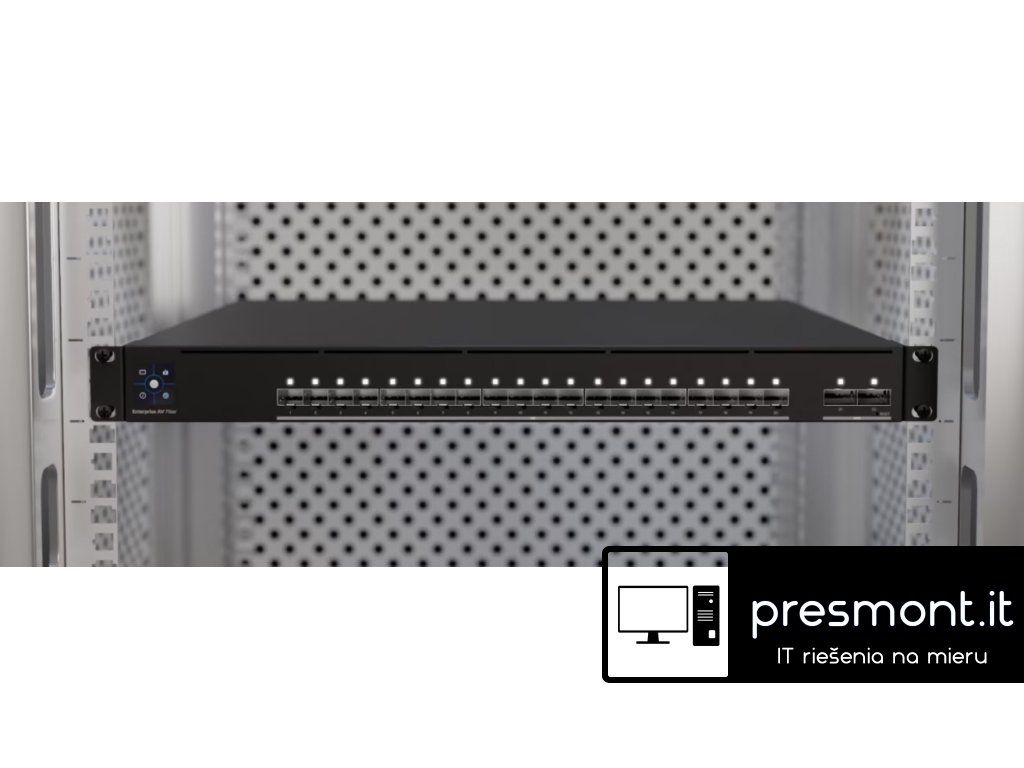

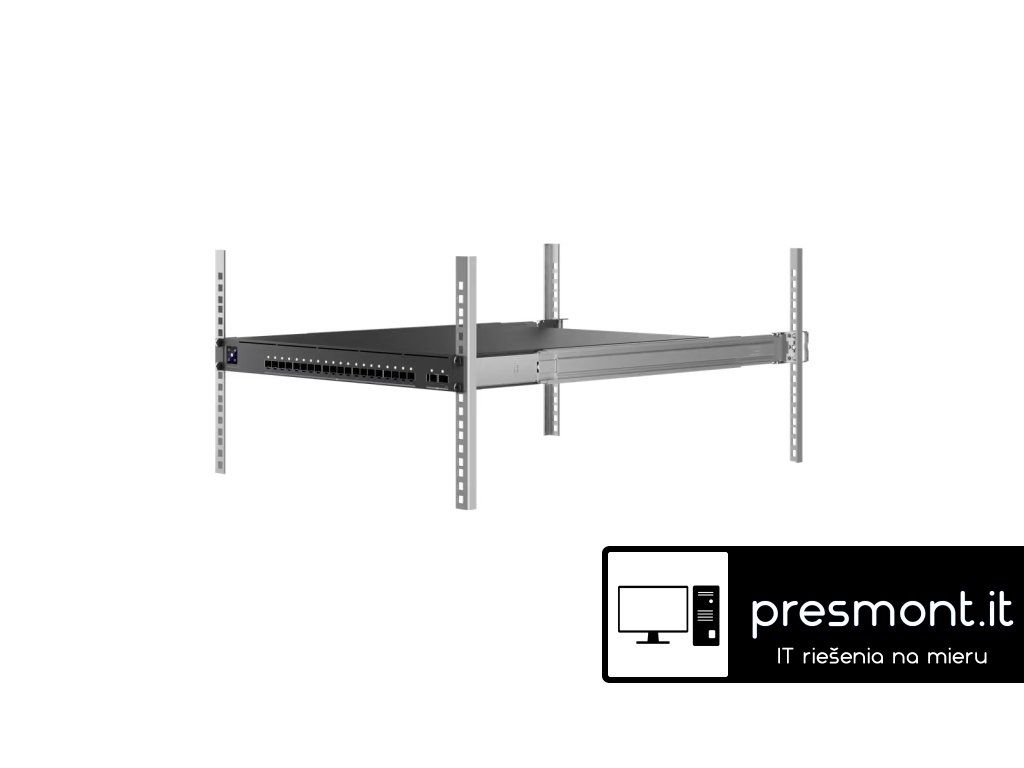

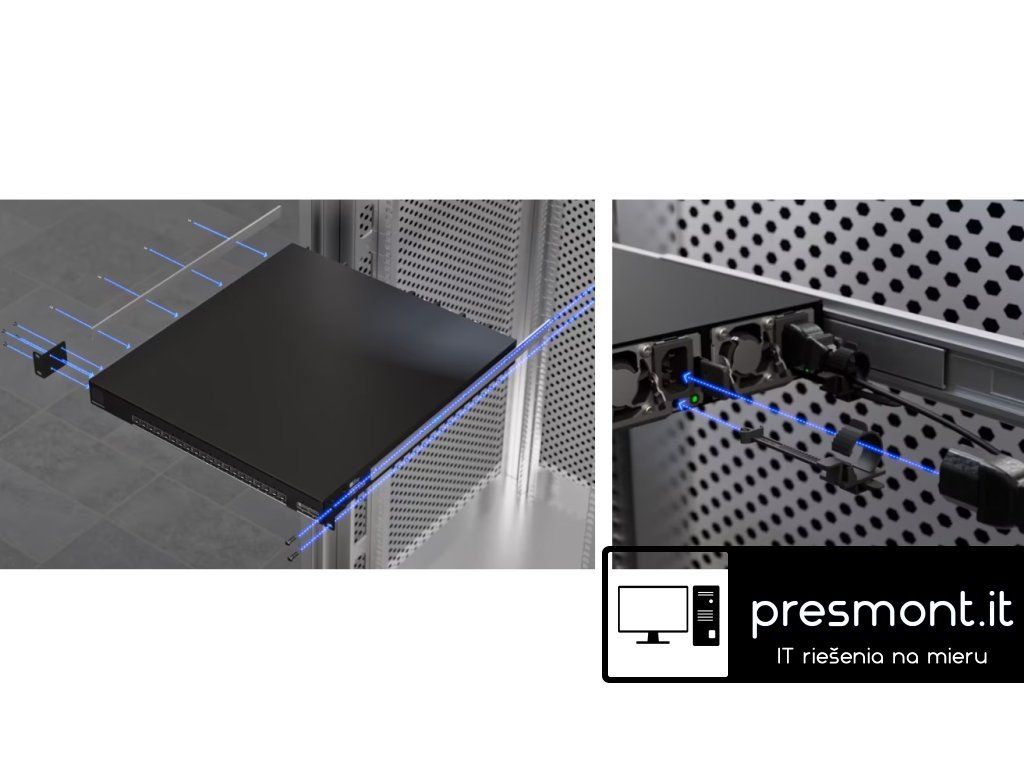

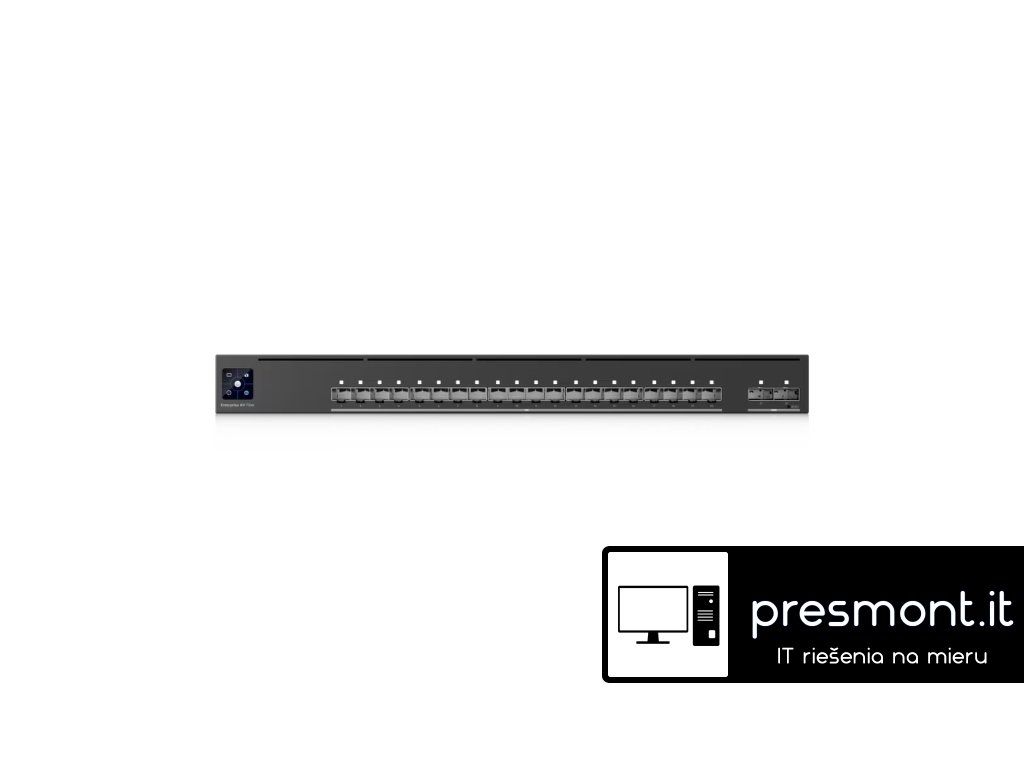

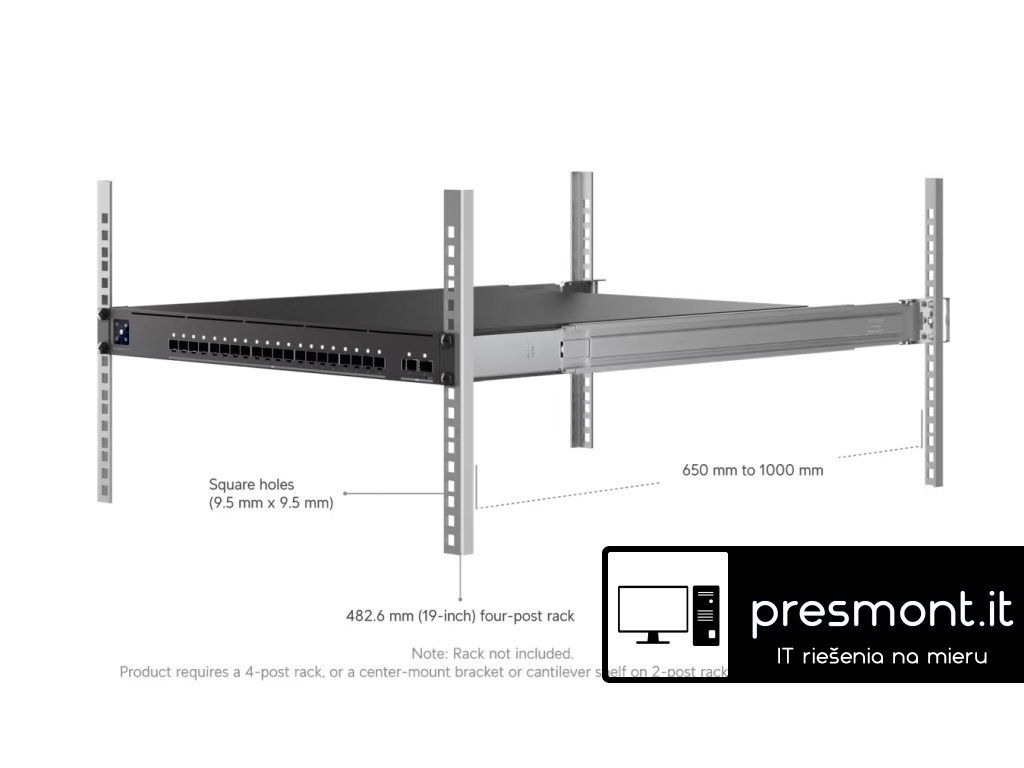

Switch navržený pro rozsáhlé AV instalace i produkční studia, kde je klíčová maximální přesnost přenosu obrazu a zvuku. Nabízí 20× 10G SFP+ portů a 2× 100G QSFP28 uplinky pro vysokokapacitní optickou konektivitu s minimální latencí. Podpora standardů SMPTE ST 2110, SDVoE a AES67 umožňuje bezproblémovou integraci profesionálních video a audio technologií do jednotné infrastruktury. Stabilní provoz zajišťuje vysoce přesný OCXO clock s podporou PTP časování a možností připojení externího GPS Grandmaster zdroje přes SMA konektor. Díky deterministické synchronizaci je ideální pro živou produkci, vysílání i kritické AV aplikace vyžadující dokonale sladěný přenos médií. Integrovaná technologie Etherlighting navíc usnadňuje orientaci v kabeláži a správu síťové infrastruktury. Dedikovaný OOB management port umožňuje oddělenou správu mimo datový provoz a zajišťuje přístup přes SSH i při výpadku hlavní sítě. Konzolový port poskytuje přímý sériový přístup k CLI pro rychlou diagnostiku, obnovu nebo konfiguraci zařízení. Konstrukce je optimalizována pro instalaci do 4sloupkového racku, případně s využitím středového držáku nebo police v 2sloupkových rackových řešeních. (Poznámka: EAV-XG-24-PoE se dříve nazýval EAV-24-PoE. Jedná se pouze o aktualizaci názvu, nebyly provedeny žádné změny hardwaru.) Klíčové vlastnosti * pokročilé AV sítě - nízkolatenční, vysoce výkonný AV transport pro moderní mediální pracovní postupy * podpora SMPTE ST 2110, SDVoE a AES67 * PTP časování s přesným OCXO clockem * 20x 10G SFP+ portů - vysokohustotní porty 10G SFP+ poskytují flexibilní připojení pro širokou škálu AV zařízení * 100G uplink konektivita - 2 uplinkové porty QSFP28 umožňují vysokorychlostní agregaci napříč distribučními a základními vrstvami s rostoucí poptávkou po síti * konzolový port pro CLI správu a diagnostiku * načasování PTP - přesné časování AV sítě s režimy Grandmaster, Boundary a Transparent s obsahem SMA portu pro synchronizaci GPS * redundantní napájení a chlazení - 2 napájecí zdroje vyměnitelné za provozu a inteligentní chlazení zajišťují spolehlivou provozuschopnost v kritických prostředích * vhodné pro profesionální AV a moderní podniky * optimalizováno pro instalaci do 4sloupkového racku Rozložení portů: * 1 GbE RJ-45 - 1x 1 (1G/100M/10M) - pouze port pro lokální správu OOB (management)-i když není k dispozici síťový přístup * 10G SFP+ - 20x (10G/1G) - pro připojení koncových zařízení (downlink) * 100G QSFP28 - 2x (100G/40G) - pro vysokorychlostní páteřní propojení (uplink) * 1x konzolový port RJ-45 - přímý přístup k CLI přepínače pro rychlou diagnostiku, obnovu nebo konfiguraci * 1x SMA konektor - vstup pro časový signál z GPS hodin (režim hodin Grandmaster s protokolem PTP-primární zdroj času pro síť) - precizní synchronizace času v A/V síti Výkon: Spínací kapacita switche: 800 Gb/s Rychlost směrování: 595 Mpps Velikost vyrovnávací paměti paketů: 8 MB Celková propustnost bez blokování: 400 Gb/s Podporované VLAN: 1000 Velikost tabulky MAC adres: 32 000 Statické trasy IPv4: 512 Seznam řízení přístupu (ACL): * IPv4: 256 pravidel * MAC: 256 pravidel Funkce vrstvy L3: *DHCP server pro lokálně spravované sítě *Inter-VLAN Routing (lokální sítě) *statické směrování (lokální sítě) Funkce vrstvy L2: * agregace portů LACP * STP & RSTP * PTPv2 * QoS (DSCP) * Pro AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron) * pokročilá konfigurace IGMP (Querier, Fast Leave, Router Port) * IGMP Snooping * 802.1X Control * ACL založené na MAC a izolace zařízení * DHCP Snooping & Guarding * limit rychlosti výstupu * řízení toku * Storm Control * omezování rychlosti Multicast & Broadcast * blokování adres MAC * omezení portu na základě MAC * ACL založený na protokolu IP a izolace sítě * zrcadlení a izolace portů * Jumbo rámce * LLDP-MED * Voice VLAN * prevence smyček Management-řízení: *Ethernet *Serial Console *AR Software: Požadavky na správu a síť: aplikace UniFi Network verze 10.3 a novější (přináší rozhraní specializované nástroje pro dohled nad AVoIP (Audio/Video over IP)) Metoda napájení: 2x univerzální vstup, 100–240 V AC, 50/60 Hz - napájení ze sítě (230 v) Metoda vstupního napájení: 2x AC vstup, napájecí moduly (zdroje) vyměnitelné za provozu Maximální spotřeba energie: 150 W Redundance a chlazení: - napájecí zdroje: 2× hot-swap 150W AC/DC napájecí moduly, redundantní - počet ventilátorů: 4 (40x40 mm) - moduly ventilátorů vyměnitelné za provozu (moduly pracují s redundancí 3+1) LED diody: Ethernet, zdroj, ventilátor Tlačítka: factory reset LCM displej: 1,3'' dotykový displej (modul) Technologie Etherlighting: * inteligentní podsvícení portů a systémových stavů * SFP+, QSFP28 - barevná indikace stavu Rozměry (mm): 442,4 × 480 × 43,7 Hmotnost (g): 8950 (9050 s rack úchyty) Barva: černá Materiál pouzdra: SGCC ocel Materiál uchycení: SGCC ocel ESD/EMP ochrana: vzduch: ± 12 kV, kontakt: ± 8 kV Odvod tepla: 512 BTU/hod Okolní provozní teplota (°C): -5 až 40 Okolní provozní vlhkost: 10 až 90 % bez kondenzace Form Factor: montáž do racku (1U plná hloubka) - pro optimální oporu vyžaduje 4sloupkový stojan (rack), středový držák nebo konzolovou polici u 2sloupkových stojanů (racků) Podporovaná hloubka racku: čtyřsloupkové stojany (regály) 482,6 mm (19''), hloubka sloupků v rozmezí od 650 do 1 000 mm (25,6–39,4'') Použití: vnitřní NDAA Compliant: ano Obsah balení: * Ubiquiti UniFi Enterprise Audio/Video Fiber * 2x napájecí kabel * 2x vyměnitelné napájecí moduly (hot-swap)-instalované v těle zařízení * 4x vyměnitelné ventilátory (hot-swap)-instalované v těle zařízení * instalační sada pro montáž do 1U racku (šroubky, kotvy, úchyty pro montáž do racku, 2x posuvné ližiny+kolejnice atd.)-vhodné i pro 2sloupkové racky s držákem * uživatelská příručka Odkaz na stránku výrobce: https://techspecs.ui.com/unifi/switching/eav-fiber Průvodce instalací: https://dl.ui.com/qig/eav-fiber/#index
