Ubiquiti ECS-24S-PoE - Enterprise Campus 24S PoE

Podrobný popis

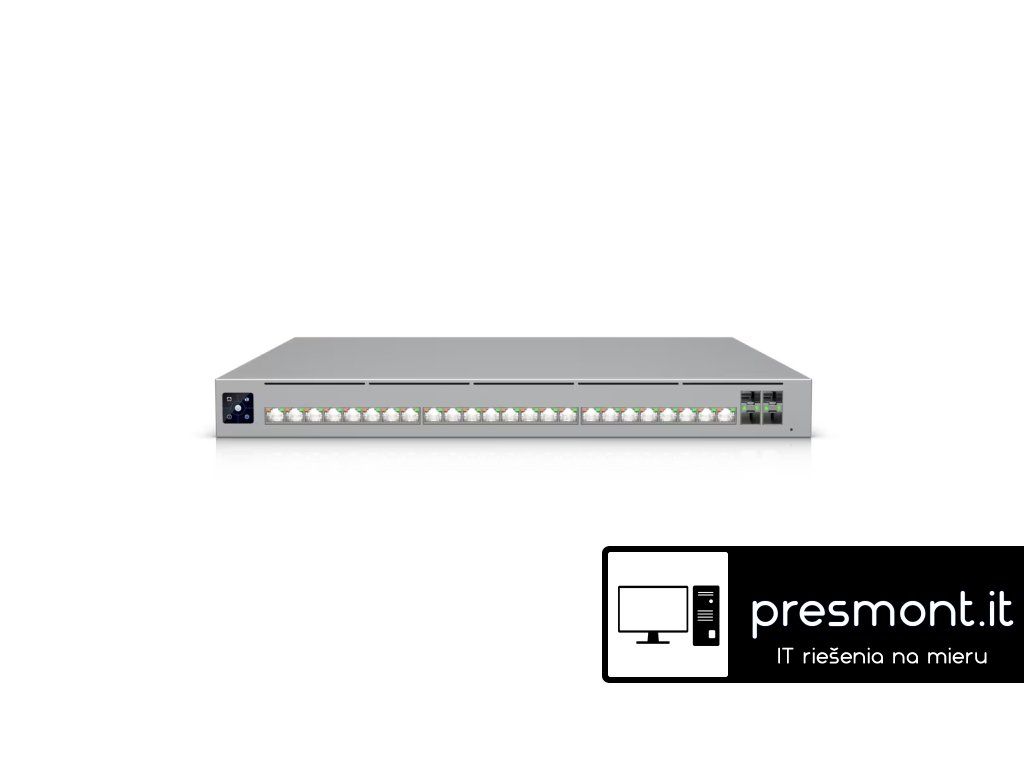

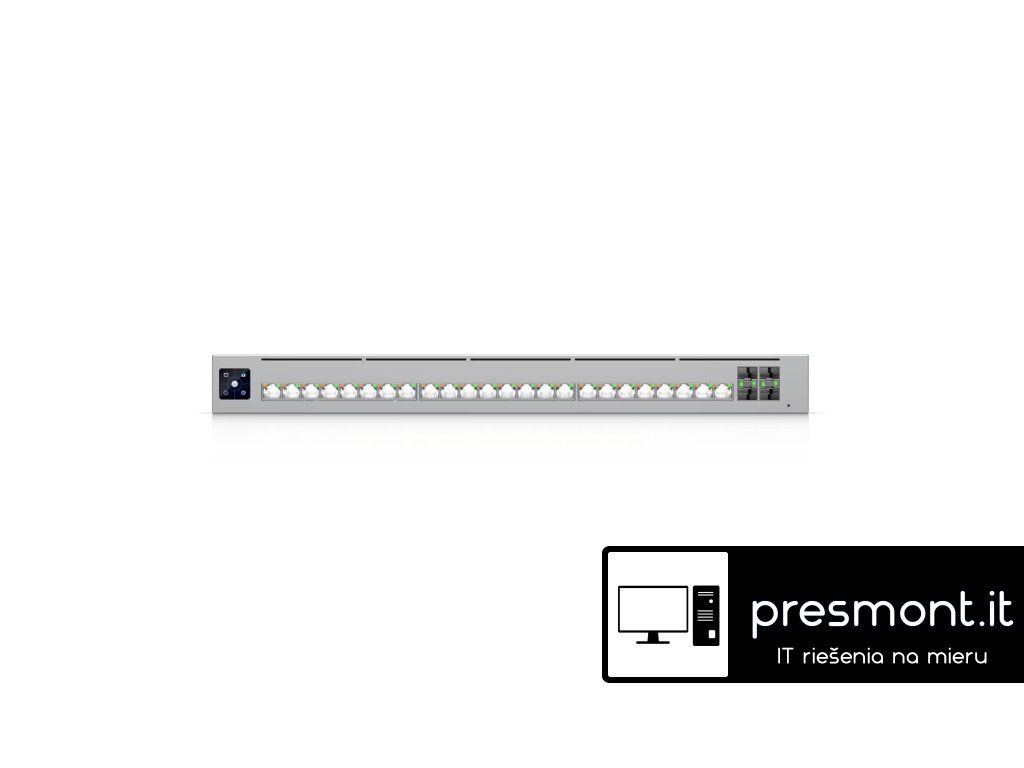

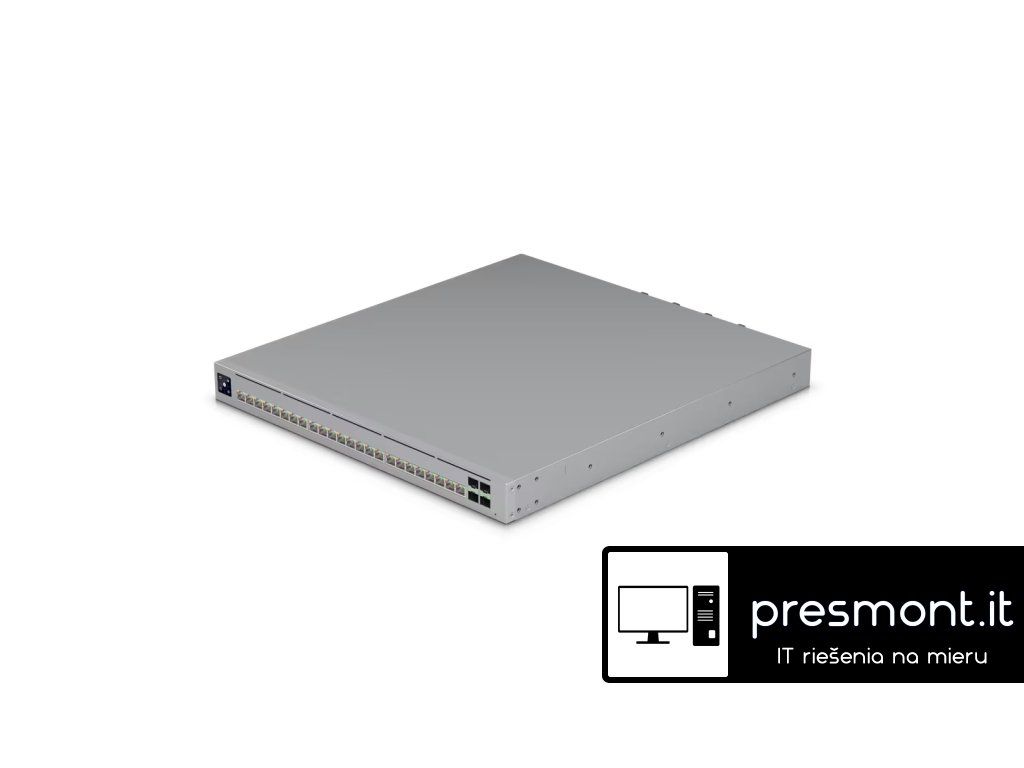

Ubiquiti ECS-24S-PoE, UniFi Enterprise Campus 24S(Stacking) PoE switch

Produkt spadá do "Unifi Enterprise Partner Program" - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře.

Špičkový 24portový L3 switch s podporou PoE+++ je navržen pro moderní infrastruktury, které vyžadují vysokou propustnost, spolehlivost a pokročilé síťové funkce.
Nabízí kombinaci 8× 2,5G a 16× 10G RJ-45 portů s napájením PoE+++, doplněnou o 2× 100G QSFP28 a 4× 25G SFP28 pro ultrarychlé uplinky. Celkový PoE výkon až 1050 W ve sdíleném režimu zajišťuje dostatek energie pro rozsáhlé nasazení IP kamer, AP nebo dalších zařízení.
Kritické prvky jako duální hot-swap napájecí moduly a čtyři vyměnitelné ventilátory zajišťují nepřerušený provoz a snadnou údržbu bez výpadků. Kovové šasi z SGCC oceli zvyšuje odolnost zařízení a splňuje průmyslové standardy CE, FCC a IC. Díky výšce 1U a přiložené montážní sadě je připraven k nasazení do racku, přičemž pro 2sloupové racky je možné použít středový držák nebo polici.

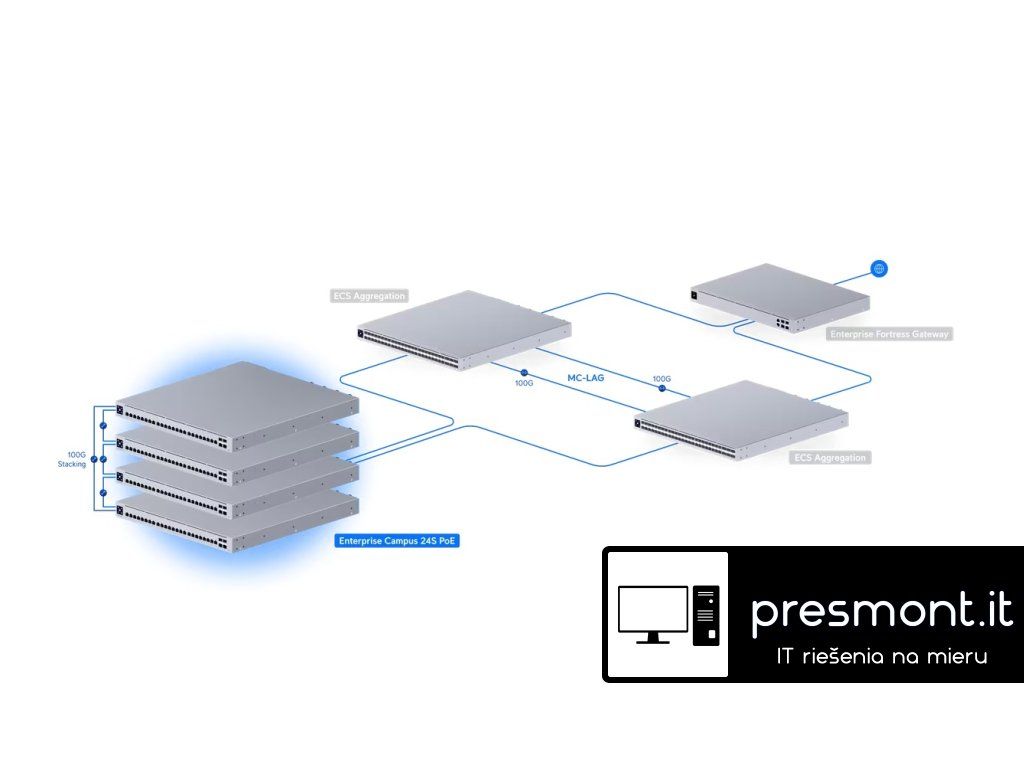

Dotykový 1,3" displej poskytuje rychlý přehled o stavu systému a umožňuje základní ovládání přímo na zařízení. Díky podpoře stackingu lze snadno propojit více switchů do jediné logické jednotky, což umožňuje centralizovanou správu a výrazné zjednodušení síťové infrastruktury. Řešení je ideální pro prostředí, kde je potřeba rozšiřovat kapacitu bez složité konfigurace. Vysoká propustnost a rychlá synchronizace mezi jednotkami zajišťují spolehlivý provoz i při vysokém zatížení. Stacking tak přináší efektivní způsob, jak budovat robustní a snadno rozšiřitelnou síť.

Klíčové vlastnosti

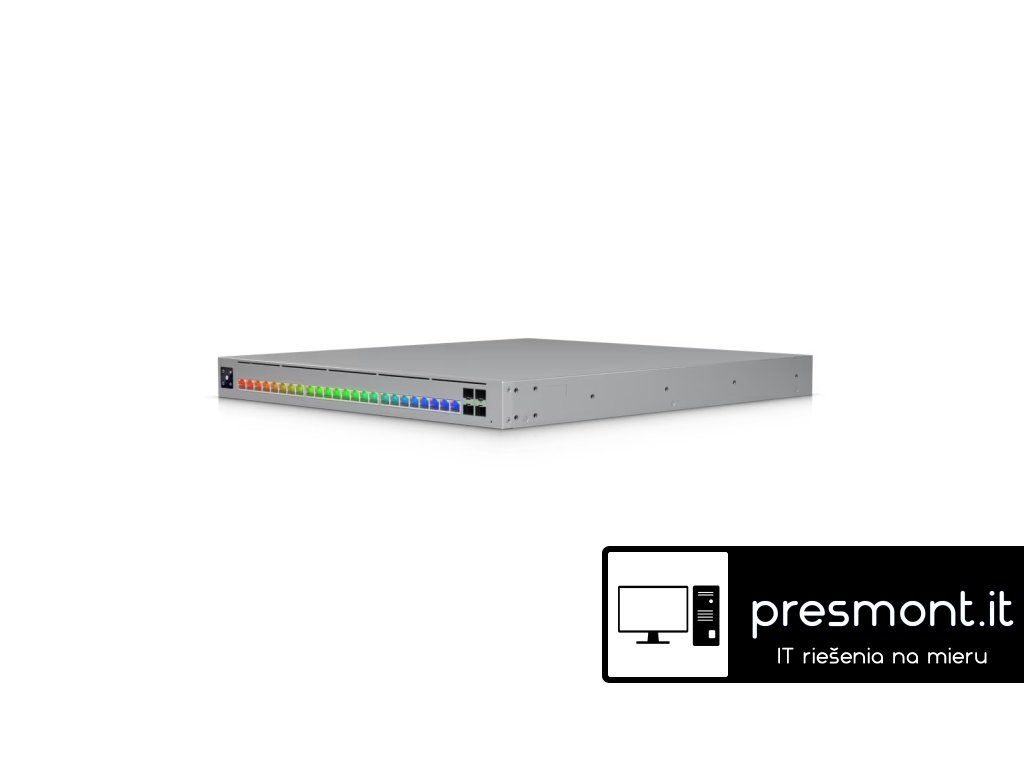

• porty s podsvícením Etherlighting - indikace umístění portu, rychlost/linku a nativní VLAN/síť
• 16× 10G RJ-45 PoE+++, 8× 2,5G RJ-45 PoE+++, 4× 25G SFP28
• 2× 100G QSFP28 pro stohování
• plná Layer 3 funkcionalita - směrování třetí vrstvy bez omezení propustnosti
• podpora záložního napájení - redundantní napájení - dva Hot-Swappable napájecí moduly (2× 600W)
• čtyři ventilátory vyměnitelné za provozu (Hot-Swappable)
• 1,3" dotykový LCM displej-modul pro monitoring a ovládání
• celkový PoE budget až 1050 W (AC 100–240 V, sdílený režim)
• podpora UniFi Network verze 9.0.114 a vyšší

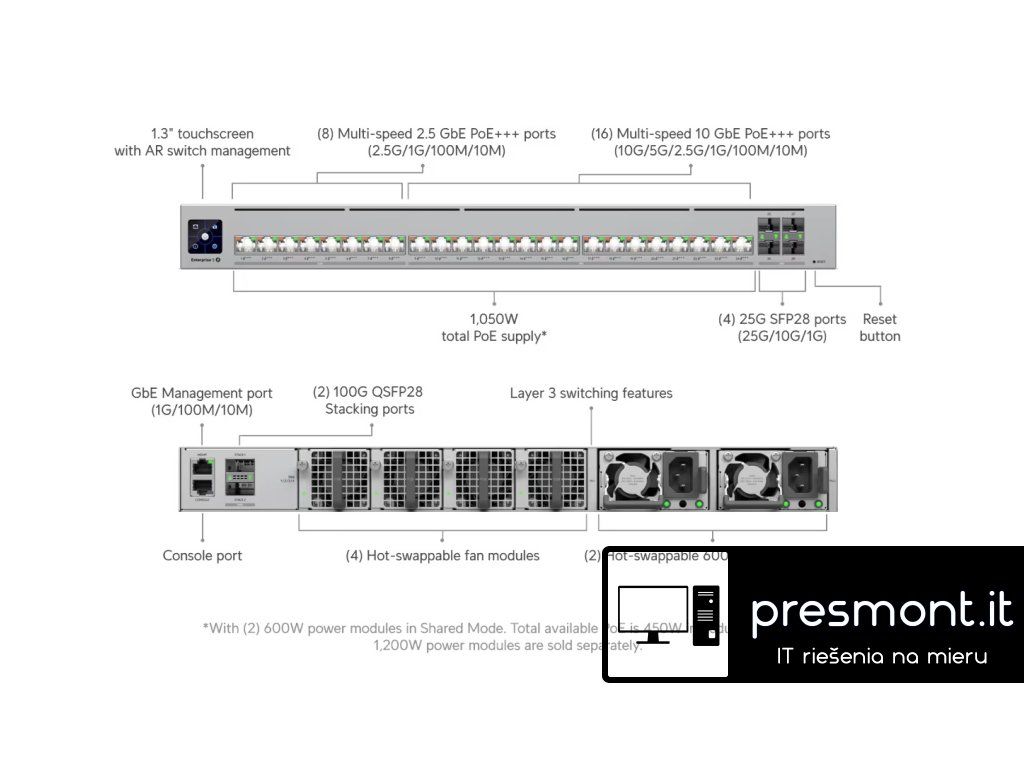

Rozložení portů:

• 1 GbE RJ-45 - 1x 1 (1G/100M/10M)- pouze port pro správu OOB (management)
• 2,5 GbE RJ-45 - 8x (vše PoE+++) (2,5G/1G/100M/10M) - 10/100M - poloduplex není podporován
• 10 GbE RJ-45 - 16x (vše PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex není podporován
• 25G SFP28 - 4x (25G/10G/1G) - uplink porty pro vysokorychlostní připojení
• 100G QSFP28 - 2x (100G) - pouze stohovací port, nepodporuje uplink
• 1x konzolový port RJ-45

Výkon:
Spínací kapacita switche: 460 Gb/s
Rychlost směrování: 342 Mpps
Velikost vyrovnávací paměti paketů: 8 MB
Celková propustnost bez blokování: 230 Gb/s
Podporované VLAN: 1000
Velikost tabulky MAC adres: 32 000
Statické trasy IPv4: 512
Seznam řízení přístupu (ACL):

• IPv4: 256 pravidel
• MAC: 256 pravidel

Funkce vrstvy L3:

• DHCP server pro lokálně spravované sítě
• Inter-VLAN Routing (lokální sítě)
• statické směrování (lokální sítě)

Funkce vrstvy L2:

• agregace portů LACP
• Stacking
• STP & RSTP
• Cross-Stack LAG
• QoS (DSCP)
• Pro AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
• pokročilá konfigurace IGMP (Querier, Fast Leave, Router Port)
• IGMP Snooping
• 802.1X Control
• ACL založené na MAC a izolace zařízení
• DHCP Snooping & Guarding
• limit rychlosti výstupu
• řízení toku
• Storm Control
• omezování rychlosti Multicast & Broadcast
• blokování adres MAC
• omezení portu na základě MAC
• ACL založený na protokolu IP a izolace sítě
• zrcadlení a izolace portů
• Jumbo rámce
• LLDP-MED
• Voice VLAN
• prevence smyček

Hardware:
Max. PoE výstup: až PoE+++ (802.3 bt až 90 W, typ 4, třída 8)
Celkový napájecí výkon PoE-budget:

• 100–240 V AC sdílený režim: 1050 W se dvěma 600 W moduly
• 100–240 V AC redundantní režim: 450 W se dvěma 600 W moduly

PoE porty:

• 24x PoE+++

Celkový PoE výkon-budget: až 1050 W (se dvěma 600 W napájecími moduly, sdílený režim)
Max. výkon PoE na port dle PSE:

• PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)

Management-řízení:

• Ethernet
• port pro správu OOB
• Serial Console
• AR

Software: aplikace UniFi Network verze 9.0.114 (pro konfiguraci a správu UniFi zařízení)

Metoda napájení: 2x univerzální vstup, 100–240 V AC, 50/60 Hz
Metoda vstupního napájení: 2x AC vstup, napájecí moduly (zdroje) vyměnitelné za provozu

Maximální spotřeba energie: 150 W (bez PoE výstupů-zátěže), 2 400 W (včetně PoE výstupů-plné vytížení)
Redundance a chlazení:
- napájecí zdroje: 2× hot-swap 600W AC/DC napájecí moduly, redundantní
- počet ventilátorů: 4 (40x40 mm) - moduly ventilátorů vyměnitelné za provozu (moduly pracují s redundancí 3+1)

LED diody: Ethernet, SFP28, systém
Tlačítka: factory reset
LCM displej: 1,3" dotykový displej (modul)
Technologie Etherlighting:

• inteligentní podsvícení portů a systémových stavů
• Ethernet, SFP28 (pro optimální jas použijte propojovací kabely Etherlighting ) - barevná indikace stavu

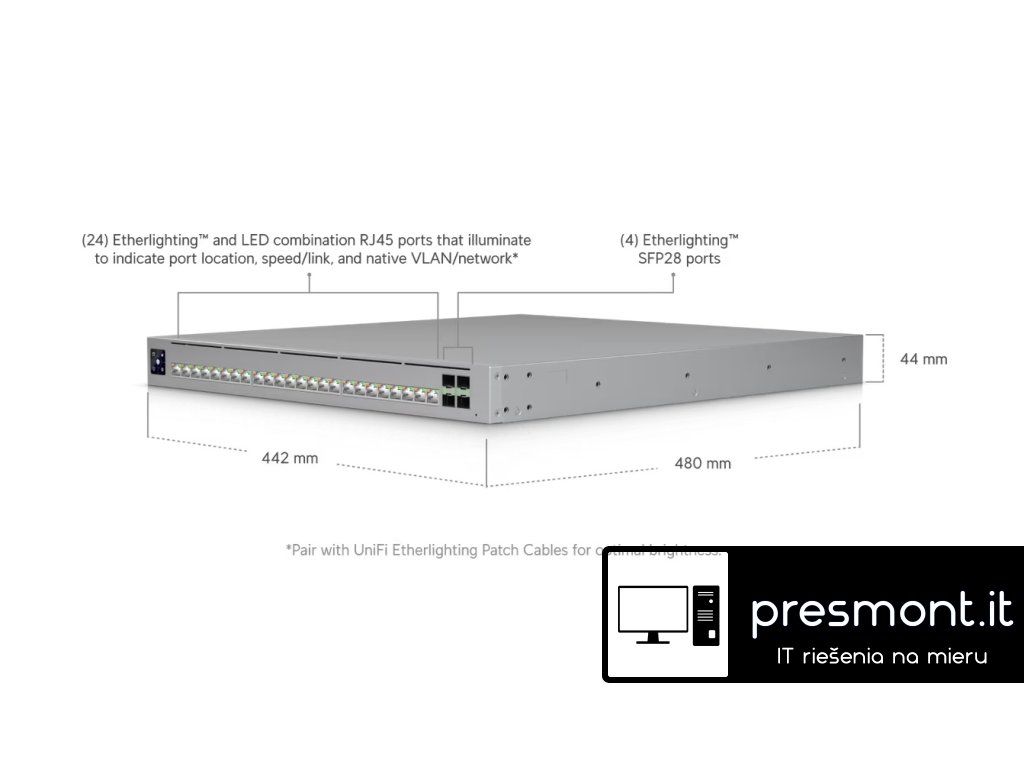

Rozměry (mm): 442,4 × 496 × 44
Hmotnost (g): 9200 (9300 s rack úchyty)
Barva: stříbrná
Materiál pouzdra: SGCC ocel
Materiál uchycení: SGCC ocel
ESD/EMP ochrana: vzduch: ± 12 kV, kontakt: ± 12 kV
Odvod tepla: 512 BTU/hod (bez PoE výstupu)
Okolní provozní teplota (°C): -5 až 40
Okolní provozní vlhkost: 10 až 90 % bez kondenzace

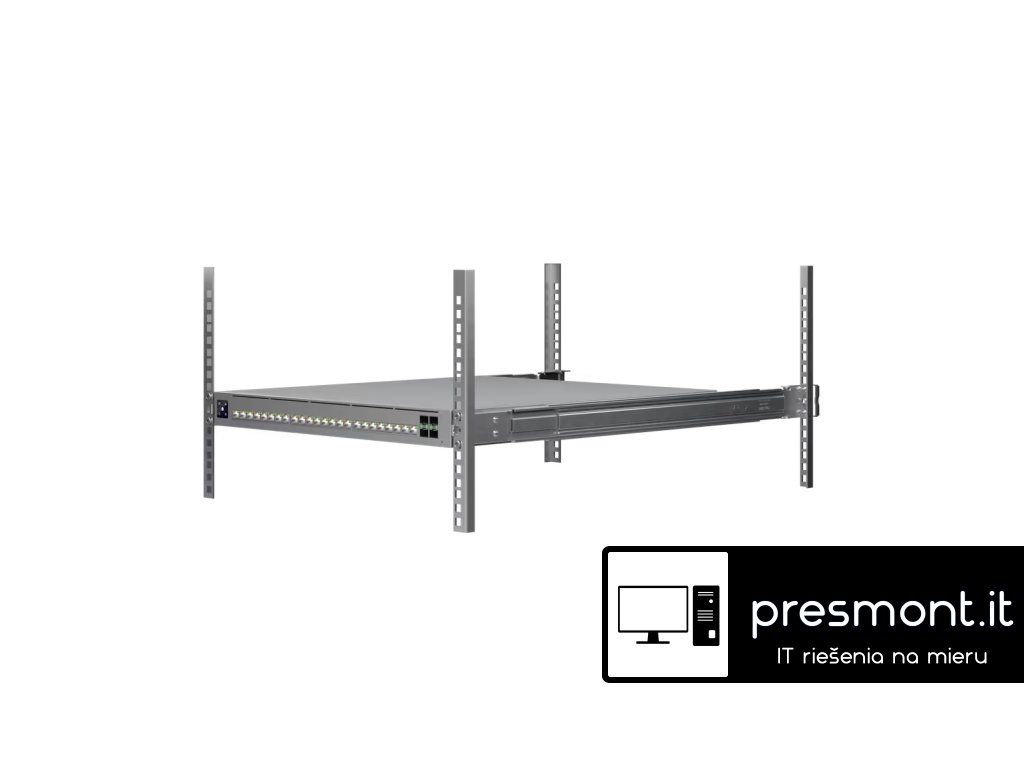

Form Factor: montáž do racku (1U plná hloubka) - pro optimální oporu vyžaduje 4sloupkový stojan (rack), středový držák nebo konzolovou polici u 2sloupkových stojanů (racků)
Podporovaná hloubka racku: čtyřsloupkové stojany (regály) 482,6 mm (19"), hloubka sloupků v rozmezí od 650 do 1 000 mm (25,6–39,4")
Použití: vnitřní

NDAA Compliant: ano

Obsah balení:

• UniFi Enterprise Campus 24S PoE switch
• 2x napájecí kabel
• 2x vyměnitelné napájecí moduly (hot-swap)-instalované v těle zařízení
• 4x vyměnitelné ventilátory (hot-swap)-instalované v těle zařízení
• instalační sada pro montáž do 1U racku (šroubky, úchyty pro montáž do racku atd.)-vhodné i pro 2sloupkové racky s držákem
• uživatelská příručka

Odkaz na stránku výrobce:
Průvodce instalací: shodná instalace jako u ECS-24-PoE (rozměry, montáž do racku, napájení a chlazení) - model ECS-24S-PoE podporuje HW stohování, což vyžaduje dodatečnou kabeláž a odlišné rozložení portů (stohovací kabely, vysokorychlostní DAC kabely/optika, rozdíl v uspořádání strukturované kabeláže)
